Cấu tạo ô tô từ A đến Z dành cho người chưa biết gì

Bài 4: Cấu tạo chi tiết của piston, tay biên và trục khuỷu
4.1 - Piston

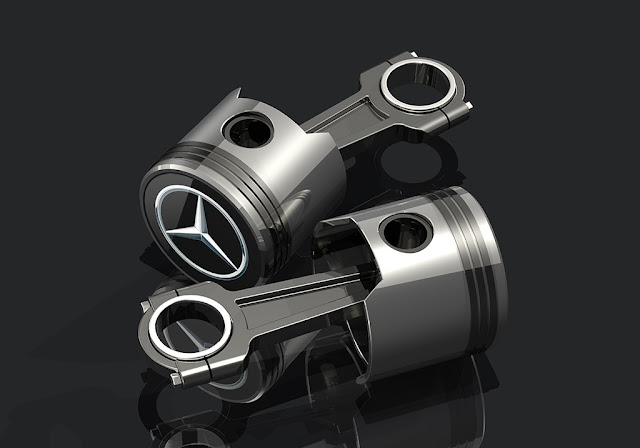

Hình dạng Piston
Hình dạng Piston

PistonPiston

Chúng ta thấy trên phần thân piston (phần gần phía trên đầu) có 3 rãnh nhỏ tròn bao quanh. Đó chính là những rãnh xéc măng để lắp các bạc xéc măng vào. Xéc măng nó có 3 cái như dưới.

Xéc măng


Nhớ lại cái kim tiêm có cái piston ở trong xi lanh, thì trên pison trong kim tiêm hay có cái miếng cao su đen đen trên thân để làm kín nước hay không khí, thì cũng giống như ở đây người ta dùng xéc măng để làm kín khí hoặc dầu nhớt) Thường mỗi piston có 3 xéc măng, 2 cái trên cùng là xéc măng khí (để ngăn khí lọt xuống dưới) và 1 xéc măng dầu ở dưới dùng (cái mà có cái lò xo xoắn xoắn bên trong đó), để ngăn dầu nhớt bôi trơn ở bên dưới lên trên.

 Cấu tạo Xéc Măng

Xéc Măng

4.2 - Thanh truyền (tay biên, tay dên)Thường làm bằng thép các bon


Tay biên

Các bạn sẽ thấy nó có 2 đầu, đầu to và đầu nhỏ. Lưu ý mỗi đầu to nhỏ hình tròn sẽ có các bạc lót (to nhỏ) ở bên trong. Đầu nhỏ sẽ gắn vào dưới piston thông qua 1 cái chốt ngang. Còn đầu to sẽ ôm vào chốt khuỷu trên trục khuỷu. Cần có bạc lót ở đầu to và nhỏ để khi thanh truyền chuyển động quay và tịnh tiến quanh chốt piston và trục khuỷu được trơn tru và ko bị ma sát mài mòn. Ở đầu to ngoài dùng bạc lót, người ta có thể dùng vòng bi (gọi mỹ miều theo kiểu kỹ thuật là bạc đạn).

Tay biên
Thanh truyền (tay biên, tay dên) này có thể bị gãy, cong do thủy kích (đừng search thủy kích là gì, tìm hiểu sau) hay các bác ra tiệm, mấy cụ thợ bảo là máy bị lột dên thì có nghĩa là cái đầu bạc lót này bị mài mòn như kiểu bị lột da, làm cho chuyển động quay của nó khục khặc, ko trơn tru nữa.

4.3 - Trục khuỷu

Trục khuỷu

Trục khuỷu thì đơn giản thế này, cũng chưa cần phải tìm hiểu sâu xa tại sao nó có hình dạng kỳ dị vậy. Các bác chỉ biết là nó có hình dạng vậy để quay cho mượt là được. Chỉ để ý cái phần đuôi thường sẽ có 1 cái bánh đà khá là to. Bánh đà này có 2 tác dụng chính: 1 là nó có quán tính (giống như khi các bác tác dụng 1 lực làm quay bánh đà sau đó thả tay ra thì theo quán tính nó vấn quay tiếp), cái quán tính này sẽ giúp trục khuỷu nó quay mượt và đều hơn, vì bình thường nó sẽ quay hơi giật cục 1 tí do thanh truyền nó truyền lực từ tịnh tiến sang chuyển động tròn sẽ có 2 điểm chết trên và dưới (chưa cần hiểu sâu), tác dụng thứ 2 là lúc khởi động máy (bật chìa khóa đề lên), bộ khởi động làm cái bánh đà này quay sẽ tác dụng 1 lực lớn hơn lên trục khuỷu để đẩy các piston hoạt động nhanh chóng, chứ bình thường ko có bánh đà, các bác thử lấy tay quay trục khuỷu xem có nặng ko?

Phần đuôi thì dẫn động ra bánh xe, còn phần đầu trục khuỷu, sẽ được gắn thêm bánh răng truyền động và hệ thống dây đai truyền động để chạy máy bơm, máy nén điều hòa, bơm dầu....kiểu kết hợp luôn, chứ ko phải là bơm nước, bơm dầu, máy nén điều hòa dùng điện acquy đâu nhé.

Còn tiếp...
